Bộ chia quang 1x2 2x2 SC FC LC
Bộ chia quang 1x2, 2x2 (optical splitter 1x2, 2x2) sửa dụng chia tín hiệu 1 ra 2 và 2 ra 2 chuẩn SC, FC, LC trong hệ thống mạng cáp quang kích thước nhỏ gọn rất tiện dụng và tiết kiệm cho phí. Bộ chia quang hay còn gọi optical splitter được sử dụng để chia các tín hiệu quang trong hệ thống mạng quang hoặc giữa các hệ thống mạng cáp quang.
Tổng quan về sản phẩm bộ chia tách quang 1x2
Bộ chia quang Splitter 1 x 2 có kích thước nhỏ, lần lượt với thông số 4mm x 12mm x 60mm và hoạt động trong bước sóng rộng và tính đồng nhất giữa kênh và kênh là tương đối tốt, được ứng dụng nhiều trong các mạng PON để thực hiện chia tách tín hiệu quang. Bộ Optical Splitter PLC 1 x 2 được cấu tạo từ sợi quang Single – mode hoặc Multi-mode có đường kính lõi là 9um. Các khớp nối kiểu đơn tiêu chuẩn thường được sử dụng trong các cuộc viễn liên ngắn với nguồn đèn LED hoạt động ở mức 1310nm hoặc 1550nm.
Hơn nữa, bộ chia tách quang Splitter là một loại thiết bị quản lý năng lượng quang học thụ động chất lượng cao được chế tạo bằng công nghệ ống dẫn quang bằng Silica để phân phối các tín hiệu quang từ lõi trung tâm đến nhiều vị trí. Thietbiquang.net là đơn vị dẫn đầu trong việc cung cấp tất cả các sản phẩm Optical Splitter đều đáp ứng hết các tiêu chuẩn GR-1209-CORE- 2001 và GR-1221-CORE-1999.

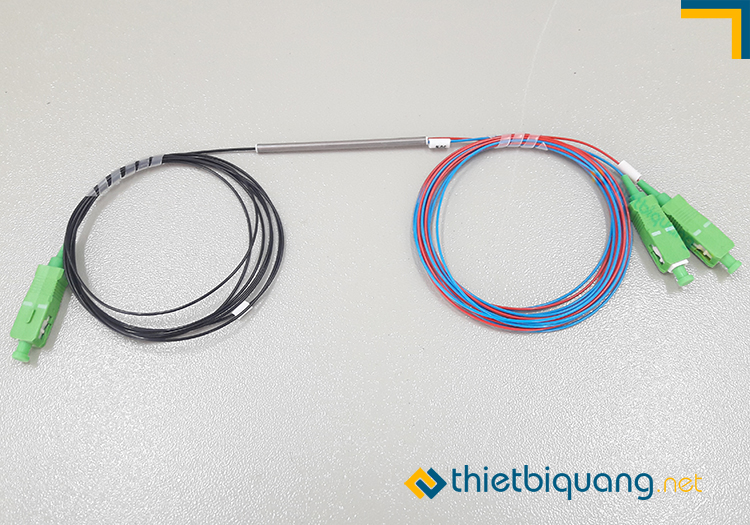

Hình ảnh: Bộ chia tách quang Splitter 1x2
Thiết bị chia quang 1 x 2 không đòi hỏi cung cấp quá nhiều năng lượng giữa khu vực phòng máy trung tâm cũng như người dùng nên giúp cho nhà khai thác có thể hạn chế, giảm thiểu được mức chi phí phát sinh trong quá trình hoạt động mạng. Đồng thời, sản phẩm Splitter có độ bền lớn nên người dùng cũng không phải lo lắng đến mức phí bảo dưỡng, vận hành máy.
Bộ chia tách quang 1 x 2 có nguyên lý hoạt động khá đơn giản với một đầu là 1 sợi quang truyền dữ liệu qua một bộ chia nhỏ, hình chữ nhật có lõi được làm bằng thủy tinh sau đó tín hiệu được chia đều ở các cổng ra là các đầu sợi quang. Một điều đặc biệt ở thiết bị này đó là nó có thể tự động điều chỉnh và cân đối đều tôc độ truyền tín hiệu ở các sợi ra. Bộ chia quang Splitter 1 x 2 được dùng thông dụng trong CATV – các liên kết CCTV, hệ thống FFTX ( FTTB, FTTC, FTTD, FTTH, FTTO, FTTP, FTTZ), sử dụng trong các mạng PON ( tiêu chuẩn là EPON, GPON, BPON). Và nổi bật nhất vẫn là ứng dụng phân phối tín hiệu tự động bằng công nghệ quang Silica.
Tính năng và lợi ích
- Suy hao dư tín hiệu thấp
- Mức độ định hướng cao.
- Có kích thước nhỏ gọn dễ sử dụng.
- Có thể lựa chọn chuẩn cáp Single-Mode hoặc cáp Multi-Mode
- Các đầu nối chia quang đa dạng như chuẩn: SC, ST, FC, LC
- Đầu vào 1 core ra 2 core (còn gọi 1Fo ra 2Fo) chuẩn SC/APC mini, singlemode
- Các bước sóng hoạt động 850nm hoặc 1310nm hoặc 1550 hoặc tùy theo lựa chọn
Thông số kỹ thuật:
Bộ ghép nối sợi quang single-mode 1 × 2 2 × 2
R: Cổng cấu hình 1 - 1 × 2, 2 - 2 × 2
SS: Bước sóng làm việc 13 - 1310nm và 15 - 1550nm
TT: Tỷ số ghép 01 01/99, 05 - 05/95, 10 - 10/90, 50 - 50/50
U: Loại Pigtail B - 250um bọc vải, L - 900 um ống lỏng lẻo, C - 3mm loose cáp
X: chiều dài Pigtail 1 - 1,0 m
Y: Tùy chọn sợi quang S - Corning SMF28
Z: Đầu nối 1 - FC / UPC, 2 - FC / APC, 0 - Không có, S - Chỉ định
