Tìm hiểu biện pháp thi công cáp quang trục dọc tòa nhà chung cư

Trong tổng thể hệ thống điện nhẹ (ELV) của một tòa nhà chung cư cao tầng, phân hệ trục dọc cáp quang (Backbone) được ví như tuyến đại lộ thông tin huyết mạch. Toàn bộ lưu lượng Internet, truyền hình, dữ liệu camera giám sát AI và hệ thống kiểm soát ra vào đều phải đi qua "phễu lọc" trục đứng này để về phòng điều hành trung tâm.

Tuy nhiên, thi công kéo cáp quang trục dọc là một hạng mục có độ phức tạp kỹ thuật cao và tiềm ẩn nhiều rủi ro. Khác với dây cáp điện đồng vốn có độ bền kéo lớn, sợi thủy tinh bên trong cáp quang cực kỳ nhạy cảm với lực tác động cơ học. Một sai sót nhỏ trong quá trình kéo dây như kéo quá lực, bẻ quá bán kính uốn cong sẽ lập tức dẫn đến hiện tượng suy hao vượt ngưỡng hoặc lỗi đứt ngầm cáp quang khi thi công tòa nhà.

Bài viết này, được biên soạn dưới góc nhìn của một chuyên gia tư vấn giải pháp và chỉ huy trưởng thi công điện nhẹ, sẽ cung cấp biện pháp thi công cáp quang trục dọc tòa nhà một cách toàn diện, chi tiết từng bước, giúp các đơn vị thầu đảm bảo tuyệt đối an toàn lao động và tiến độ bàn giao dự án.

Biện pháp thi công cáp quang trục dọc tòa nhà đạt chuẩn kỹ thuật

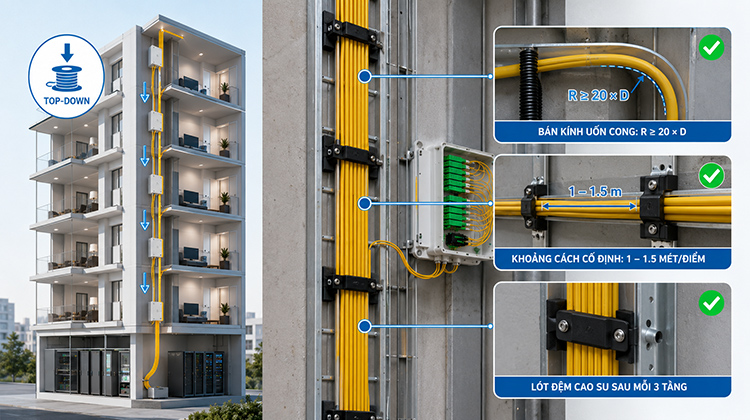

Một biện pháp thi công cáp quang trục dọc tòa nhà chung cư an toàn và đúng tiến độ cần tuân thủ nghiêm ngặt quy trình cốt lõi sau:

• Phương hướng kéo cáp: Ưu tiên triển khai kéo cáp theo chiều từ trên tầng cao thả xuống tầng hầm (Top-Down) để tận dụng trọng lực, giảm thiểu tối đa lực kéo cơ học tác động lên lõi sợi quang.
• Kiểm soát bán kính uốn cong: Đảm bảo bán kính uốn cong của cáp khi thi công không được nhỏ hơn 20 lần đường kính ngoài của cáp ($R ge 20 times D$).
• Kỹ thuật cố định trục đứng: Cáp phải được cố định chặt vào thang máng cáp bằng dây rút nhựa loại lớn hoặc kẹp chuyên dụng (Cleat) với khoảng cách phân bổ tải trọng đều từ 1 mét đến 1.5 mét/điểm, có lót đệm cao su tại các điểm thắt nút sau mỗi 3 tầng để triệt tiêu lực kéo ghì do trọng lượng bản thân bó cáp gây ra.

Giai đoạn khảo sát và kiểm soát vật tư trước thi công

Giai đoạn chuẩn bị quyết định đến 50% sự thành bại của toàn bộ quy trình. Trước khi phát lệnh kéo cáp, ban chỉ huy công trường cần hoàn thiện các hạng mục kiểm tra nghiêm ngặt.

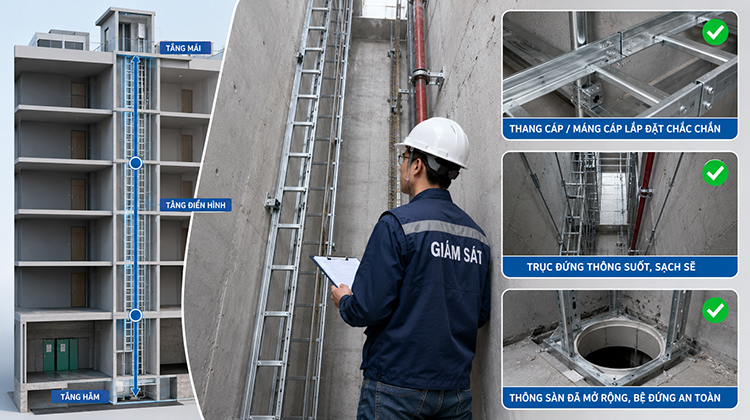

Khảo sát thực địa hệ thống hộp kỹ thuật (Riser Shaft)

Kỹ sư giám sát phải trực tiếp đi kiểm tra dọc theo trục kỹ thuật đứng của tòa nhà từ tầng mái xuống tầng hầm để đảm bảo:

• Thang cáp/máng cáp (Cable Ladder/Tray) đã được lắp đặt chắc chắn, cân bằng, các điểm nối máng không sắc cạnh, không có gờ kim loại thừa có khả năng làm rách vỏ cáp khi kéo.
• Không gian trục đứng thông suốt, không bị che lấp bởi vật liệu phế thải xây dựng, giàn giáo của các đội thầu khác (như thầu cơ điện PCCC, thầu ống nước sinh hoạt).
• Xác định rõ các vị trí thông sàn giữa các tầng đã được đục lỗ mở rộng hay chưa và bố trí sẵn bệ đứng thao tác an toàn.

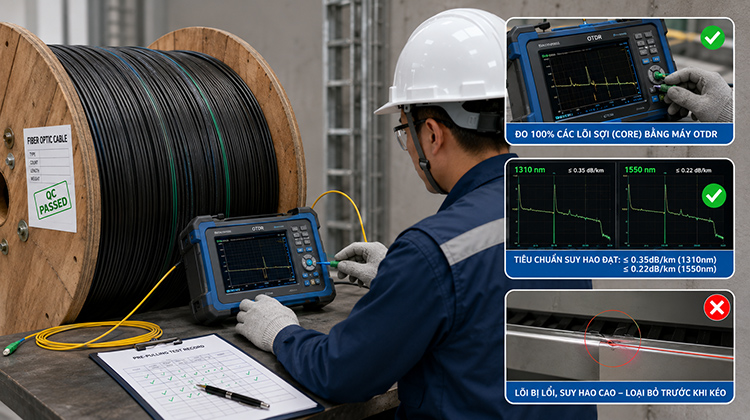

Đo kiểm chất lượng cuộn cáp trước khi kéo (Pre-pulling Test)

Tuyệt đối không kéo cáp khi chưa tiến hành đo thử nghiệm xuất xưởng tại công trường. Cáp quang giao đến công trình dù có đầy đủ CO/CQ vẫn có xác suất bị dập, gãy ngầm trong quá trình vận chuyển bốc dỡ.

• Sử dụng máy đo OTDR: Kỹ sư tiến hành đo quét 100% các lõi sợi quang (Core) của cuộn cáp còn nguyên kích. Ghi lại biểu đồ suy hao chèn và chiều dài thực tế.
• Tiêu chuẩn đạt: Nếu phát hiện bất kỳ lõi nào có suy hao bất thường ($> 0.35text{ dB/km}$ ở bước sóng $1310text{ nm}$ hoặc $> 0.22text{ dB/km}$ ở bước sóng $1550text{ nm}$ đối với sợi Single-mode), cuộn cáp đó phải lập tức bị lập biên bản loại bỏ, tránh tình trạng kéo xong lên tầng mới phát hiện đứt, lúc đó chi phí khắc phục sẽ cực kỳ lớn.

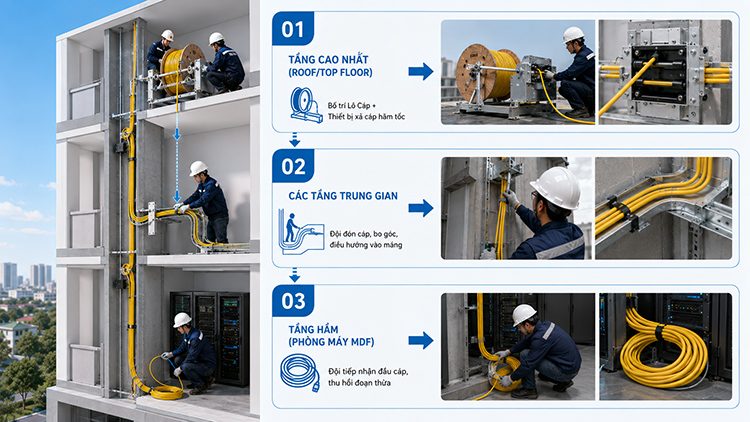

Quy trình đi dây mạng hộp kỹ thuật chung cư từng bước

Để kiểm soát tiến độ và chất lượng, quy trình đi dây mạng hộp kỹ thuật chung cư phải được thực hiện theo mô hình phân lớp phối hợp đồng đội, sử dụng hệ thống bộ đàm liên lạc thông suốt giữa các tầng.

[Tầng Cao Nhất (Roof/Top Floor)] ───► Bố trí Lô Cáp + Thiết bị xả cáp hãm tốc

│

▼ (Thả cáp tự do có kiểm soát tốc độ)

[Các Tầng Trung Gian] ───────────────────────► Đội đón cáp, bo góc, điều hướng vào máng

│

▼

[Tầng Hầm (Phòng Máy MDF)] ──────────────────► Đội tiếp nhận đầu cáp, thu hồi đoạn thừa

Bước 1: Thiết lập trạm xả cáp tại tầng cao

Mặc dù có thể kéo cáp từ dưới hầm kéo lên, nhưng các chuyên gia luôn khuyến ranh phương án cách kéo cáp quang ftth chung cư an toàn là thả từ trên xuống (Top-Down). Phương pháp này giúp tận dụng trọng lực tự nhiên, kỹ sư không phải dùng máy tời điện công suất lớn để kéo ngược khối lượng cáp nặng hàng trăm kilogram lên cao, từ đó loại bỏ nguy cơ kéo giãn đứt lõi quang.

• Đặt cuộn cáp lên trục quay xả cáp chuyên dụng (Cable Reel Jack) tại tầng cao nhất của tuyến cáp trục đứng (hoặc tầng kỹ thuật giữa tòa nhà đối với các block siêu cao tầng).
•  Lắp đặt hệ thống con lăn điều hướng (Cable Roller) tại miệng hộp kỹ thuật tầng để tránh cáp bị cọ xát trực tiếp vào sàn bê tông gây rách vỏ.

Bước 2: Kỹ thuật luồn dây mồi và bảo vệ đầu cáp

• Triển khai luồn dây mồi (thường dùng dây mồi thép lõi nhựa cao cấp hoặc dây mồi cáp thép) từ tầng trên xuống tầng dưới.
• Tạo "Mắt kéo cáp" (Pulling Eye): Không buộc trực tiếp dây mồi vào sợi quang. Kỹ sư phải tuốt bỏ một đoạn vỏ cáp khoảng 50cm, cố định thành phần chịu lực của cáp (sợi gia cường Kevlar hoặc lõi thép trung tâm) vào dây mồi. Sau đó dùng băng keo cao su non bọc kín toàn bộ đầu cáp thành một hình thoi thuôn nhọn để giảm ma sát và ngăn nước, bụi lọt vào lõi cáp trong quá trình di chuyển.

Bước 3: Phối hợp thả cáp có kiểm soát tốc độ

• Khi phát lệnh thả cáp, nhóm nhân công tại tầng cao nhất điều tiết tốc độ xả của cuộn cáp một cách từ từ, không để lô cáp quay tự do quá nhanh tạo ra hiện tượng "văng cáp" nguy hiểm.
• Tại mỗi tầng kỹ thuật, bố trí tối thiểu 1 nhân công túc trực bên hộp gen. Khi đầu cáp đi qua, nhân công có nhiệm vụ đón, điều hướng cáp đi đúng vào lòng máng cáp và thông báo qua bộ đàm cho các tầng tiếp theo: "Cáp đã qua tầng 15 ổn định, tiếp tục xả".

Bước 4: Tiếp nhận và phân phối đầu cáp tại phòng MDF

• Khi đầu cáp chạm tới phòng máy trung tâm (MDF) ở tầng hầm, đội ngũ tại đây sẽ thu hồi đoạn cáp thừa (thường để dư từ 10m - 15m để làm vòng dự phòng cuốn trong tủ ODF tổng).
• Phát lệnh dừng xả cáp từ tầng mái và chuyển sang giai đoạn cố định trục đứng.

Kỹ thuật cố định bó cáp quang tránh lỗi đứt ngầm khi thi công

Khi cáp đã nằm dọc theo máng cáp của trục đứng, nếu chúng ta buông tay hoàn toàn, toàn bộ trọng lượng khổng lồ của sợi cáp sẽ dồn trọng lực xuống điểm treo trên cùng. Theo thời gian, lực căng kéo liên tục này sẽ khiến sợi thủy tinh bị biến dạng vật lý, gây ra hiện tượng dịch chuyển bước sóng, tăng suy hao hoặc dẫn đến lỗi đứt ngầm cáp quang khi thi công tòa nhà mà không có dấu hiệu tổn thương vỏ ngoài.

Để triệt tiêu lực kéo căng, kỹ sư cần áp dụng các biện pháp cơ lý học cấu trúc:

Phân bổ điểm uốn và tính toán lực căng kéo

Lực căng tối đa cho phép khi thi công cáp quang đệm chặt tòa nhà được tính toán dựa trên cấu trúc lõi gia cường:

F_allow = sigma_max times A_strength

Trong đó $sigma_max$ là ứng suất kéo giới hạn của vật liệu gia cường (như sợi Arid/Kevlar) và $A_strength$ là tiết diện của thành phần chịu lực. Thông thường, đối với cáp trục dọc chuyên dụng, lực căng khi thi công không được vượt quá $1200text{ N}$ (khoảng $120text{ kg}$). Khi thả từ trên xuống, trọng lượng bản thân cáp chính là lực căng tự nhiên, do đó cần cố định cáp đến đâu thì xả đến đó.

Quy trình cố định bó cáp vào thang máng cáp

Khoảng cách điểm kẹp cố định: Tiến hành thắt chặt cáp vào thanh ngang của thang cáp bằng dây rút nhựa kháng tia UV loại lớn (bản rộng $ge 8text{ mm}$) hoặc kẹp cáp chuyên dụng (Cable Cleat). Khoảng cách giữa các điểm buộc dọc trục đứng bắt buộc phải tuân thủ: $le 1.0text{ m}$ đối với cáp có đường kính lớn và $le 1.5text{ m}$ đối với cáp nhẹ.

Lưu ý lực thắt dây rút: Tuyệt đối không dùng kìm bóp quá chặt dây rút nhựa. Việc siết quá tay sẽ tạo ra các điểm thắt nút cục bộ trên thân cáp, chèn ép trực tiếp vào sợi quang đệm chặt bên trong, gây ra lỗi suy hao vi uốn cong (Micro-bending Loss) làm thắt nút đường truyền ánh sáng.

Biện pháp  an toàn lao động khi thi công cáp quang trên cao

Trục kỹ thuật đứng tòa nhà chung cư (Riser Shaft) là khu vực thi công cực kỳ nguy hiểm do có độ cao thông tầng lớn, không gian hẹp và thiếu ánh sáng. Việc thiết lập hệ thống an toàn lao động là điều bắt buộc trước khi triển khai biện pháp thi công cáp quang trục dọc tòa nhà.

Trang thiết bị bảo hộ cá nhân (PPE) bắt buộc

Mỗi công nhân tham gia kéo cáp trục đứng phải được trang bị đầy đủ và đúng quy chuẩn:

• Mũ bảo hộ có quai cằm chắc chắn chống vật rơi từ trên cao.
•  Quần áo bảo hộ định hình, găng tay len có phủ cao su chống trượt giúp tăng độ bám khi giữ cáp.
• Dây đai an toàn toàn thân (Full-body Harness): Phải là loại dây đai 2 móc có giảm chấn. Móc an toàn bắt buộc phải móc vào hệ thống dây cứu sinh (Lifeline) bằng thép được kéo dọc theo trục kỹ thuật, không được móc vào các thanh ngang yếu của thang cáp.

Biện pháp an toàn tại khu vực ô thông sàn hành lang

• Chiếu sáng cố định: Bố trí hệ thống đèn LED chiếu sáng tạm thời (sử dụng nguồn điện an toàn thấp áp 24V hoặc dòng đèn pin tích điện chuyên dụng) tại tất cả các tầng diễn ra hoạt động kéo cáp.
• Rào chắn cảnh báo vật rơi: Tại miệng hố kỹ thuật của mỗi tầng, phải dựng rào chắn tạm thời và biển cảnh báo "Khu vực đang thi công trên cao - Cấm nhiệm vụ". Nhân công ở tầng trên tuyệt đối không được mang theo các vật dụng nhỏ lẻ như kìm, tuốc nơ vít, điện thoại bỏ túi áo mà không có dây buộc cố định vào người, nhằm tránh tình trạng rơi tự do xuống các tầng dưới gây tai nạn nghiêm trọng cho đồng đội.

Đo kiểm nghiệm thu hệ thống sau khi hoàn thành kéo cáp

Sau khi toàn bộ hệ thống cáp trục dọc đã được kéo ổn định và cố định vào máng cáp, công tác đo kiểm nghiệm thu cuối cùng (Post-installation Test) sẽ chứng minh tính toàn vẹn của giải pháp kỹ thuật.

[Máy Đo OTDR] ───► [Dây Nhảy Quang] ───► [Cổng ODF Tổng] ───► (Tuyến Cáp Trục Dọc) ───► [Tủ Tầng FDB]

• Đo kiểm hai đầu bằng OTDR: Tiến hành đo lại toàn bộ các lõi quang từ phòng MDF lên các hộp tầng FDB ở cả hai bước sóng $1310text{ nm}$ và $1550text{ nm}$. Đối chiếu kết quả đồ thị OTDR này với đồ thị đo quét lúc cuộn cáp còn nguyên kích trước khi thi công.
• Phân tích kết quả: Nếu biểu đồ xuất hiện các điểm suy hao cục bộ (Event Loss) tại các vị trí thông sàn hoặc vị trí thắt dây rút, điều đó chứng tỏ cáp đang bị chèn ép quá mức hoặc bị gập góc quá bán kính cho phép. Đội thi công phải ngay lập tức nới lỏng dây rút hoặc điều chỉnh lại kẹp cáp tại vị trí đó để giải phóng ứng suất cơ học cho sợi quang trước khi tiến hành hàn nối (Splicing) vào hộp phân phối quang ODF.

Hãy luôn nhớ rằng, việc khắc phục một sợi cáp quang bị hỏng ngầm bên trong hộp kỹ thuật sau khi tòa nhà đã đi vào vận hành và hoàn thiện nội thất sẽ tốn kém gấp hàng trăm lần so với việc đầu tư nghiêm túc cho một quy trình thi công chuẩn mực, an toàn ngay từ giai đoạn ban đầu. Đầu tư đúng tầm cho biện pháp thi công là lời khẳng định mạnh mẽ nhất cho năng lực, uy tín và sự chuyên nghiệp của nhà thầu đối với chủ đầu tư dự án.
